Что такое электромагнитная совместимость простыми словами
Это умение прибора нормально работать в окружении другой техники: не мешать соседним устройствам своими наводками и самому не сбоить от чужих. Любой включенный электроприбор излучает слабое электромагнитное поле и одновременно ловит поля вокруг себя. Пока этих полей немного, все работают спокойно. Когда их становится слишком много, электроника начинает ошибаться, и появляются помехи. Сегодня в одной квартире работают десятки таких источников, от чайника до умной колонки, и все они делят общий эфир.
Представьте офис, где рядом стоят роутер, источник бесперебойного питания, зарядки и монитор. Каждый из них немного шумит в эфир. Если приборы спроектированы грамотно, они уживаются и никто не замечает соседей. Если нет, начинаются сбои: пропадает связь, дергается изображение, датчик выдает ложные значения. Хорошая совместимость означает, что техника ведет себя предсказуемо даже в плотной электромагнитной обстановке, когда вокруг работает десяток других устройств.
У совместимости всегда две стороны
Проверяют обе стороны сразу, потому что слабое звено с любой из них ломает совместимость целиком. Первая сторона показывает, сколько помех прибор отдает в сеть и в эфир. Вторая — насколько спокойно он переносит наводки, которые приходят извне.
Эти две стороны называют помехоэмиссией и помехоустойчивостью. Первое про то, что устройство отдает вовне, второе про то, что оно способно стерпеть. Прибор бывает тихим сам по себе, но падает от первой же наводки соседа. Бывает наоборот: держится стойко, но забивает эфир так, что мешает всем вокруг. Совместимым признают только того, у кого в порядке обе стороны. Разработчику приходится держать в голове обе задачи сразу: и заглушить собственные наводки, и защититься от чужих.
| Сторона ЭМС | Что означает | Пример проблемы |
|---|---|---|
| Помехоэмиссия | Сколько помех прибор отдает в сеть и в эфир | Зарядка портит радиоприем в комнате |
| Помехоустойчивость | Насколько прибор терпит чужие наводки | Контроллер сбоит рядом со сваркой |
Откуда берутся электромагнитные помехи
Главный источник помех сегодня — силовая электроника, которая быстро переключает большие токи. Частотные преобразователи двигателей, импульсные блоки питания, инверторы и сварочные аппараты создают широкополосный шум просто потому, что так устроены. Свой вклад вносят радиопередатчики, беспроводные зарядки и любая техника с антенной.

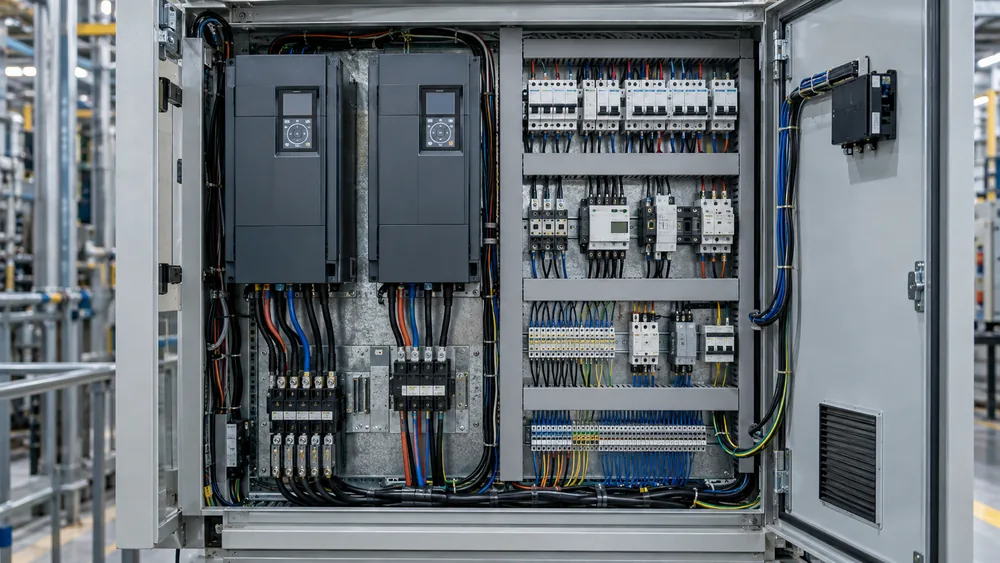

На производстве картина повторяется из раза в раз: рядом с частотным преобразователем стоит контроллер, и на него по длинному кабелю от энкодера приходят ложные сигналы. Двигатель дергается, линия встает, а причину ищут неделями, хотя дело в наводках. Чем мощнее нагрузка и чем длиннее провода, тем сильнее наводки и тем дальше они бьют. В быту виновником становится дешевая зарядка или светодиодная лампа без фильтра: они портят прием радио и иногда мешают Wi-Fi. Бытовая техника проходит оценку соответствия в том числе из-за этого.
Распространяются наводки двумя путями, и защищаются от них по-разному:
- Кондуктивные идут по проводам: линиям питания, сигнальным и земляным.
- Излучаемые расходятся по воздуху, как радиоволна, и ловятся антеннами и длинными кабелями.
Зачем проверяют электромагнитную совместимость у техники
Проверяют по одной причине: иначе нельзя гарантировать, что приборы не будут выводить друг друга из строя. На рынок выходят тысячи устройств, и электромагнитная совместимость нужна, чтобы они мирно уживались в общей розетке и общем эфире.
Второй мотив весомее бытовых неудобств. Помеха, безобидная для настольной лампы, может сбить систему управления станком, медицинским прибором или тормозами автомобиля. Чем ответственнее техника, тем больнее бьет случайный сбой от наводки.
Поэтому подтверждение совместимости для многих категорий сделали обязательным требованием: его проверяют до того, как товар попадет к покупателю, еще на этапе оценки. Так проблему ловят на испытаниях, пока она стоит доработки прибора, а целую партию не приходится отзывать с рынка.
Что будет, если у техники плохая ЭМС
Плохая совместимость проявляется не поломкой, а странным поведением, которое трудно связать с причиной. Прибор вроде исправен, но работает через раз, зависит от того, что включено рядом, и лечится перестановкой в другую розетку.
Для бизнеса это оборачивается прямыми потерями. Оборудование без подтвержденной совместимости могут не пропустить через таможню или снять с продажи, а уже проданная партия с наводками возвращается с претензиями. Добавьте репутацию: техника, которая роняет соседний Wi-Fi или глушит радионяню, быстро собирает плохие отзывы и портит продажи следующих моделей.
Пример из практики: партия недорогих блоков питания спокойно работала на складе, но у клиентов начала ронять роутеры в соседней комнате. Формально изделия исправны, а продавать их дальше нельзя, пока не устранили источник наводок.
Признаки проблем с совместимостью
Первый признак — сбои появляются и исчезают вместе с включением другого оборудования. Если прибор капризничает ровно тогда, когда рядом запускают мощный мотор или сварку, дело почти всегда в наводках, а сам прибор исправен.
Инженеры узнают проблемы с ЭМС по нескольким характерным симптомам:
- Треск и фон в радио, колонках или переговорных устройствах, когда рядом работает техника.
- Ложные срабатывания датчиков и контроллеров без видимой причины.
- Обрывы связи по Wi-Fi, Bluetooth или проводным линиям возле определенного устройства.
- Сбои, которые пропадают, стоит отнести прибор подальше или сменить розетку.
По нашему опыту, изрядная часть плавающих неисправностей на объектах вызвана помехами. Звучит контринтуитивно: ищут сгоревшую деталь, хотя спасает замена кабеля, установка фильтра или другая компоновка. Поэтому прежде чем менять плату, стоит проверить, что творится вокруг прибора.
Чем ЭМС отличается от электробезопасности
Это два разных требования, и одно не заменяет другое. Электробезопасность отвечает на вопрос, не ударит ли током и не загорится ли прибор. Совместимость отвечает на другой: не помешает ли он окружающим и выдержит ли помехи сам. Устройство бывает абсолютно безопасным для человека и при этом несовместимым с соседней техникой.
| Параметр | Электробезопасность | ЭМС |
|---|---|---|
| На какой вопрос отвечает | Не ударит ли током, не загорится ли | Не помешает ли другим, выдержит ли помехи |
| Что проверяют | Изоляцию, нагрев, защиту от удара током | Уровень помех и устойчивость к ним |
| Свой регламент | О низковольтном оборудовании | Об электромагнитной совместимости |
Путаница дорого обходится импортерам. В документах поставщика видят сертификат по электробезопасности и решают, что с электрикой все закрыто. Но безопасность подтверждают по регламенту на низковольтное оборудование, а совместимость по отдельному регламенту про ЭМС. На один прибор нередко нужны оба документа, и нехватка второго вскрывается уже на границе.
Где требуется подтверждать электромагнитную совместимость
Подтверждение нужно технике, которая способна создавать помехи или быть к ним чувствительной, а таких устройств сегодня большинство. Конкретный перечень и форму подтверждения задает профильный технический регламент ЕАЭС по электромагнитной совместимости, действующий с 2013 года.
Попадает ли ваш товар под регламент, определяется по коду ТН ВЭД и области применения, не наугад. Для одних категорий предусмотрен сертификат, для других достаточно декларации о соответствии. Что подойдет вашей продукции, стоит уточнять по документам: единого ответа для всей электроники нет. Один и тот же прибор в разной комплектации иногда оценивают по-разному, поэтому важны детали. Начать проще всего с определения кода и области применения товара: от них зависит и форма, и объем испытаний.
Проверка ЭМС глазами импортера и продавца
Для того, кто ввозит и продает технику, совместимость — это не абстракция из лаборатории, а условие легального оборота. Нет подтверждения, значит товар нельзя выпустить на рынок Союза, и партия рискует застрять на складе или уехать обратно.
Разумнее закрыть вопрос до контракта. Запросите у поставщика протоколы и уточните, на что они выданы: на электробезопасность, на ЭМС или на оба параметра. Заодно проверьте, признаются ли эти протоколы в ЕАЭС: зарубежные испытания подходят не всегда.
На импорте это видно постоянно: проверка документов на старте экономит недели, которые иначе уходят на дооформление уже приехавшего груза. Дешевле потратить день на бумаги перед оплатой партии, чем держать фуру на складе временного хранения.
