Что значит «низковольтное» в терминах регламента
Регламент относит к низковольтному оборудованию изделия с номинальным напряжением от 50 до 1000 В переменного тока и от 75 до 1500 В постоянного, границы включительно. Слово «низкое» здесь обманчиво: обычная розетка на 220 В попадает ровно в середину этого диапазона, поэтому чайник, светильник и офисный принтер тоже низковольтные, хотя удар током от них вполне реальный.
Отсчёт ведётся по паспортному значению, а не по тому, что показывает прибор в момент измерения. Если в документации написано «230 В, 50 Гц», изделие считается низковольтным независимо от того, работает оно в квартире или в цеху. Верхняя граница отсекает высоковольтные распределительные устройства, нижняя убирает из области регламента маломощную электронику с питанием от нескольких вольт, у которой нет сетевой части.
Какие изделия точно попадают под ТР ТС 004
Под регламент подпадает большинство электроприборов, которые включаются в розетку или подключаются к сети напрямую. Практически удобно делить их на несколько групп, потому что у каждой группы свои типовые испытания и свой набор смежных требований.

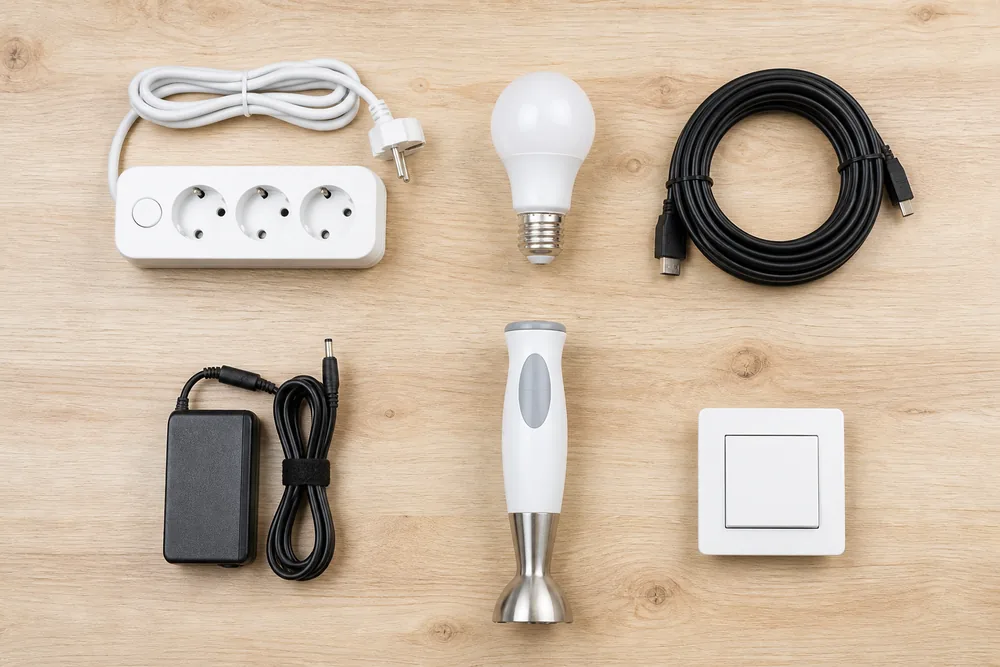

Первая и самая массовая группа: бытовая техника. Сюда входят приборы для кухни, уборки, стирки, ухода за собой, обогреватели и вентиляторы, а также электроинструмент, включая дрели, шуруповёрты и садовую технику с сетевым питанием. Вторая группа: осветительное оборудование, то есть светильники, лампы, гирлянды, светодиодные драйверы. Третья: кабели, провода и шнуры, а вместе с ними удлинители, розетки, выключатели и сетевые фильтры. Четвёртая: информационная и офисная техника, где сетевой адаптер или блок питания является частью изделия. Пятая: промышленные изделия этого класса, к которым относят распределительные щиты, шкафы управления, пускатели, автоматические выключатели и трансформаторы малой мощности.
Если ваше изделие узнаётся в одной из этих групп, вопрос обычно не в том, попадает ли оно под регламент, а в том, какая форма подтверждения ему положена. Об этом ниже, а полный порядок оформления мы описали на странице сертификации низковольтного оборудования.
Что регламент прямо исключает
Исключения перечислены в первой статье регламента, и их немного. Из области действия выведено оборудование, специально созданное для воздушного, водного, наземного и подземного транспорта, оборудование для взрывоопасных сред, техника для атомной энергетики и системы управления электрическими изгородями. Отдельной строкой стоит бывшее в употреблении оборудование: на него ТР ТС 004 не распространяется.
Логика исключений простая: у каждой из этих групп есть собственный регламент или отраслевые правила, которые строже общих. Взрывозащищённая техника, например, идёт по ТР ТС 012, а изделия для транспорта оцениваются в составе самого транспортного средства. Поэтому «не попадает под 004» почти никогда не означает «документы не нужны». Это означает, что документы нужны другие, и определить их лучше до закупки, а не на таможне.
Как самому проверить, попадает ли изделие: три вопроса
Проверка укладывается в три последовательных вопроса, и на каждый нужен ответ из документации, а не из общих представлений о продукте.
- Какое номинальное напряжение указано в паспорте или на шильдике? Если значение внутри диапазона 50–1000 В переменного или 75–1500 В постоянного тока, идём дальше.
- Не входит ли изделие в список исключений: транспорт, взрывоопасные среды, атомная энергетика, изгороди, б/у?
- Нет ли специального регламента, который перекрывает общий: машины и оборудование, лифты, взрывозащита, медицинские изделия?
Три ответа «да, внутри диапазона», «нет, не исключение», «нет, спецрегламента нет» означают, что ТР ТС 004 применяется точно. Если на третий вопрос ответ «да», регламент 004 может применяться вместе с другим, и это самый частый источник путаницы, поэтому разберём его отдельно.
Почему зарядка на 5 вольт всё равно попадает под регламент
Устройство с выходным напряжением 5 В попадает под ТР ТС 004, если у него есть сетевая часть на 220 В. Классический пример: зарядное устройство для телефона. На выходе 5 В, что ниже нижней границы, но на входе сетевая вилка, а значит, изделие рассчитано на напряжение из диапазона регламента. То же относится к блокам питания ноутбуков, адаптерам для роутеров и любым «кирпичикам», которые втыкаются в розетку.
Обратная ситуация тоже встречается. Прибор с питанием от батареек или встроенного аккумулятора, у которого нет сетевого входа, под этот регламент не попадает, но может попадать под ТР ТС 020 по электромагнитной совместимости или под требования к аккумуляторам. Комплект «устройство плюс сетевая зарядка» рассматривается целиком, и сетевая часть тянет за собой ТР ТС 004 на весь комплект.
Что делать, если изделие подходит и под ТР ТС 010

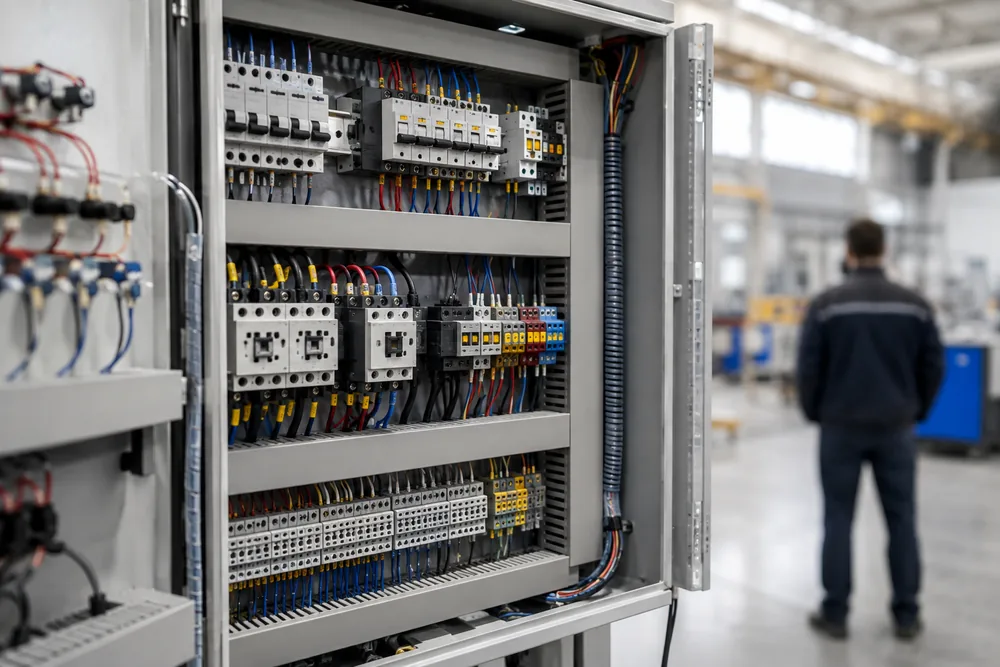

Если оборудование одновременно является машиной и питается от сети, применяются оба регламента: ТР ТС 010 отвечает за механическую безопасность, ТР ТС 004 за электрическую. Так оформляют станки, насосы, компрессоры, сварочные аппараты, деревообрабатывающее оборудование. Один документ подтверждает соответствие сразу нескольким регламентам, и в нём перечисляются все применимые.
Ошибка, которую мы видим регулярно: заявитель оформляет только ТР ТС 010 на станок, считая, что электрическая часть «входит» в машину. При проверке это трактуется как отсутствие подтверждения по 004, и партию могут остановить. Какой из регламентов ведущий, определяют по назначению изделия и перечням, а подтвердить по обоим можно в одном органе. Как это делается на практике, показано на странице сертификации машин и оборудования.
Почему рядом почти всегда стоит ТР ТС 020
Любое изделие с электронными компонентами создаёт помехи и само подвержено им, поэтому вместе с ТР ТС 004 к электроприборам, как правило, применяется ТР ТС 020 по электромагнитной совместимости. Для бытовой электротехники с 2020 года добавился ещё и ТР ЕАЭС 037, который ограничивает содержание вредных веществ в изделии.
На практике это означает, что «сертификат по 004» в чистом виде встречается редко. Чаще оформляется один документ, в котором указаны два или три регламента, а испытания проводятся по каждому из них. Заявителю это удобнее: один комплект документов, одна заявка, один орган. Подробнее о том, что проверяют при оценке помех, мы рассказали на странице про электромагнитную совместимость.
Сертификат или декларация: как регламент делит продукцию
Форму подтверждения определяет сам регламент по перечню продукции, а не заявитель. В общем виде картина такая: бытовые приборы, светильники, кабели, удлинители и электроинструмент идут по сертификации, часть промышленных электротехнических изделий по декларированию. Ориентир для точного ответа: код ТН ВЭД и назначение изделия, по ним продукцию находят в перечне.
| Группа изделий | Типичная форма | Что обычно добавляется |
|---|---|---|
| Бытовая техника, электроинструмент | Сертификат | ТР ТС 020, ТР ЕАЭС 037 |
| Светильники, лампы, гирлянды | Сертификат | ТР ТС 020 |
| Кабели, провода, удлинители | Сертификат | ТР ТС 020 для изделий с электроникой |
| Щиты, шкафы управления, пускатели | Декларация или сертификат по перечню | ТР ТС 020, иногда ТР ТС 010 |
| Станки, насосы с электроприводом | По ведущему регламенту | ТР ТС 010 и 004 вместе |
Таблица показывает типичные сочетания, а не правило для каждого случая: внутри одной группы форма может отличаться в зависимости от конкретного кода. Если изделие идёт по декларированию, порядок и документы описаны на странице декларирования по ТР ТС 004.
Что проверяют в лаборатории
Испытания по ТР ТС 004 проверяют, что изделие не ударит током, не загорится и не сломается при нормальном использовании. Базовый набор включает сопротивление и прочность изоляции, ток утечки, нагрев частей при работе, защиту от доступа к токоведущим частям, механическую прочность корпуса и стойкость к перегрузке.
Отдельно смотрят маркировку и документацию: на изделии должны быть номинальные параметры, изготовитель и знак обращения, а в комплекте руководство на русском языке. Лаборатория запрашивает образцы, техническое описание, схему и, если есть, протоколы предыдущих испытаний. Чем полнее исходный пакет, тем меньше дополнительных запросов и тем короче процедура.
Где чаще всего ошибаются
Типовых ошибок четыре, и все они стоят времени, а иногда и партии товара.
- Оформить только ТР ТС 010 на станок или насос и забыть про электрическую часть.
- Не включить ТР ТС 020 в документ, хотя в изделии есть электроника.
- Оформить документ на партию, когда фактически идёт серийная поставка, или наоборот.
- Указать в заявке код ТН ВЭД, который не совпадает с таможенной декларацией: при проверке это несоответствие всплывает первым.
Все четыре ошибки видны ещё на этапе заявки, если её проверяет специалист, который работает с регламентами каждый день. Именно поэтому мы просим присылать паспорт изделия и код ТН ВЭД до оформления заявки, а не после.
Что подготовить перед обращением
Для оценки по ТР ТС 004 понадобятся паспорт или техническое описание изделия с номинальным напряжением, код ТН ВЭД, сведения об изготовителе и заявителе, образцы для испытаний и, для импорта, контракт с производителем. Если продукция серийная, дополнительно нужны сведения о производстве.
С этим комплектом определить применимые регламенты и форму подтверждения можно за одну консультацию. Мы работаем с электротехнической продукцией с 2011 года и знаем, где в перечнях спрятаны неочевидные позиции. Если сомневаетесь, к какой группе относится ваше изделие, начните с общей страницы сертификации электрооборудования: там собраны все смежные направления.
