С чего начать после отрицательного протокола
Что делать, если устройство не проходит ЭМС? Начать с протокола: в нем видно, какая из двух сторон не сошлась с нормой. Регламент требует от техники двух вещей. Создаваемые ею помехи не должны превышать уровень, при котором работают средства связи и другие приборы, а сама техника должна сохранять работоспособность в электромагнитной обстановке, для которой предназначена.
При превышении излучения протокол обычно показывает, на каких частотах оно случилось. При сбое устойчивости записывают вид воздействия и поведение изделия: перезагрузку, зависание, остановку. Эти данные вместе с режимом работы изделия во время теста стоит запросить у лаборатории, иначе доработка превращается в угадывание. Общий порядок оценки описан на странице про сертификацию электромагнитной совместимости.
Пять видов помех из приложения 2
Приложение 2 к ТР ТС 020/2011 перечисляет пять видов помех, и любой провал удобно отнести к одному из них.
| Вид помех по приложению 2 | Как проявляется | Где обычно причина | Что помогает |
|---|---|---|---|
| Низкочастотные кондуктивные | сбой при провалах, прерываниях и колебаниях напряжения питания | блок питания без запаса по входному напряжению | запас по питанию, доработка схемы перезапуска |
| Низкочастотные излучаемые | влияние магнитных и электрических полей | силовые трансформаторы, дроссели, двигатели рядом с чувствительными цепями | перекомпоновка узлов, экранирование |
| Высокочастотные кондуктивные | превышение помех в сети питания | импульсный блок питания, коллекторные двигатели, слабый входной фильтр | сетевой фильтр, синфазный дроссель, ферриты |
| Высокочастотные излучаемые | превышение излучения в эфир | гармоники тактовых частот, кабели в роли антенн, щели корпуса | укорочение кабелей, ферриты, экранирование, переразводка |
| Электростатические разряды | перезагрузка или зависание при касании | открытые порты и кнопки без защиты | защитные диоды, продуманный путь стока заряда |
Таблица показывает типичные связи, а не гарантию: точную причину в каждом изделии определяют измерениями.

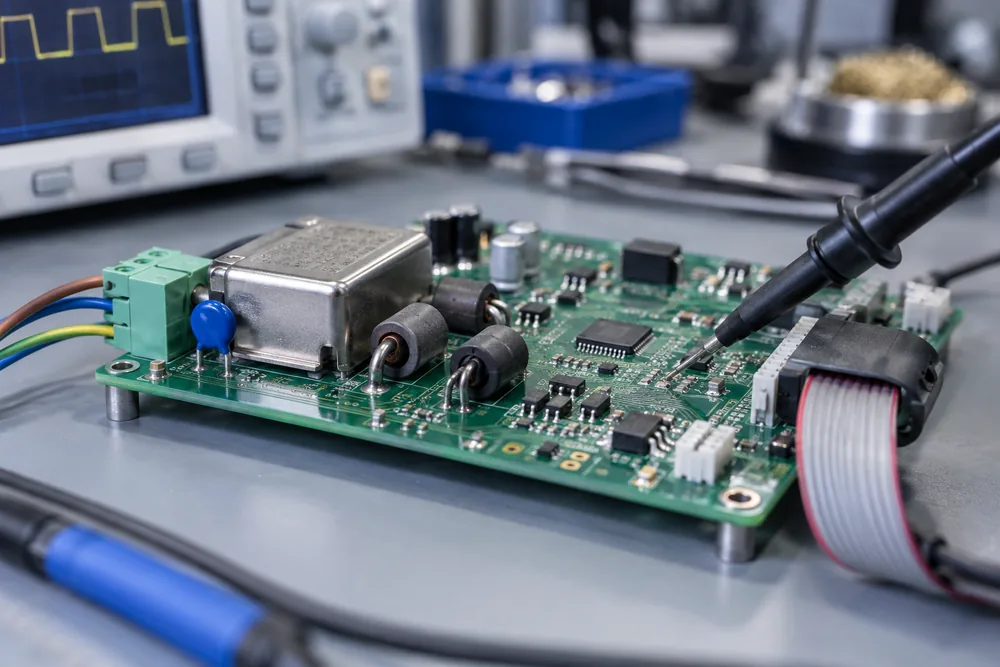

Где чаще всего прячется причина
Чаще всего причина оказывается в источнике питания, кабелях или в конфигурации испытаний, а не в браке изделия. Об этом же пишут испытательные лаборатории и производители измерительного оборудования.
Импульсный блок питания шумит на частоте переключения и её гармониках, и если фильтр на входе слабый, помехи уходят в сеть. Кабели работают как антенны, особенно длинные и неэкранированные. Тактовая частота процессора и её гармоники могут попасть в диапазоны, где действуют нормы. Свою роль играют разрывы слоя земли на плате и швы корпуса, через которые энергия выходит наружу.
Отдельная ловушка связана с комплектацией. Изделие, которое прошло измерения с минимальным набором подключений, может провалиться, когда к нему присоединяют весь набор принадлежностей. Для средств малой механизации, включая электроинструмент и садовую технику, привычным источником радиопомех служит коллекторный двигатель, и проверять его нужно с рабочей нагрузкой.
Если в изделии стоит несколько радиомодулей и антенн, они тоже входят в список подозреваемых: лаборатории называют взаимные помехи между ними отдельной причиной провала. Само использование радиочастотного спектра регламент не регулирует, это зона национального законодательства о связи, но передатчик, который мешает соседним цепям внутри прибора, остается вопросом электромагнитной совместимости.
Если изделие не шумит, а сбивается
Сбои при внешних воздействиях ищут в защите входов и питания, а не в корпусе целиком. Перезагрузка в момент прикосновения к разъему может указывать на электростатический разряд: помогают TVS-диоды на портах и такой путь заряда на землю, который не проходит через логику.
Сбои при быстрых импульсах и выбросах в сети чаще лечатся фильтрацией и развязкой на входе питания, а также варисторами или TVS-диодами. Если прибор теряет работоспособность под радиочастотным полем, смотрят на экранирование и фильтры на кабелях, а при зависаниях без видимой причины проверяют и программу: она должна восстанавливаться после кратковременного сбоя без вмешательства человека.
Порядок исправления без лишних затрат
Что делать, если не проходит ЭМС, подсказывает порядок «источник, путь, приемник»: сначала снижают помеху в месте её рождения, затем перекрывают дорогу, и только потом усиливают защиту того, что страдает.
- Найдите место. Для излучения водят ближним зондом над платой и смотрят на анализатор спектра, для помех в сети подключают эквивалент сети питания (LISN).
- Проверьте догадку временными мерами. Феррит на кабель, внешний сетевой фильтр или экранирующая фольга быстро показывают, куда уходит помеха.

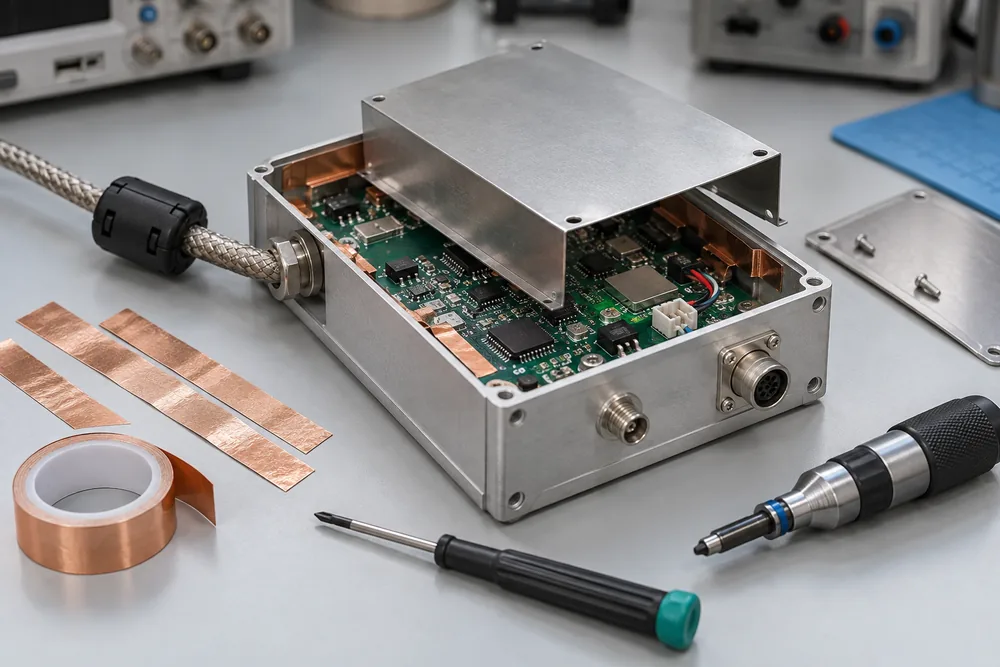

- Закрепите решение в конструкции: входной фильтр и дроссель, укороченные трассы, пересмотренная разводка питания и земли.
- Повторите измерение на изделии в реальной комплектации.
Меняйте за один раз что-то одно и после каждого изменения измеряйте заново, иначе не понять, какая мера помогла, а какая лишь добавила стоимость.
Дополнительное экранирование оставляют на крайний случай: по оценке производителей измерительной техники, это обычно самый дорогой вариант. Ферриты и фильтры работают лучше, когда плата разведена правильно, иначе они лишь скрывают симптом.
Что меняет регламент в доработке
При сертификации образец для испытаний отбирает орган по сертификации, поэтому исправление должно войти в серийную конструкцию, а не в один доработанный экземпляр. По схеме 1с орган еще анализирует состояние производства, и расхождение между образцом и серией может обнаружиться именно там.
При декларировании по схемам 1д и 2д протоколы выдает лаборатория, которую выбирает заявитель. Предварительные измерения поэтому можно провести там, где удобно, а официальный протокол получить после финальной версии изделия. Если состав изделия изменился, комплект документов приводят в соответствие с ним, чтобы протокол относился к той версии, которая идет в серию. Подробнее о форме и схеме рассказывает страница про декларирование соответствия.
Среда применения и условия подключения
Часть проблем решается не схемой, а описанием: регламент требует указать в эксплуатационных документах ограничения использования для жилых, коммерческих и производственных зон, а также условия монтажа и подключения, если без них соответствие не обеспечивается.
Это не формальность. В перечне стандартов к регламенту есть отдельные стандарты помехоэмиссии для промышленных зон и для жилых, коммерческих зон и производственных зон с малым энергопотреблением, и нормы там различаются. Изделие, рассчитанное на производственную зону, оценивают по нормам для нее. Если комплект обязательно включает экранированный кабель или феррит на шнуре, это тоже записывают в документы.
Но назначение выбирают до испытаний и в соответствии с тем, как изделие продается. Техника, которую покупают для дома, не становится промышленной от одной пометки в инструкции.
Подготовка к повторным испытаниям
К повторным испытаниям изделие готовят в наихудшем для него режиме работы и с полным набором кабелей и принадлежностей, потому что именно такая конфигурация чаще всего ломает результат.
Инженеры испытательных лабораторий советуют заранее определить наихудший режим, проверив все режимы работы, и иметь изделие, способное работать долго. С собой полезно привезти набор для доработки на месте: ферриты, радиочастотные фильтры, экранирующие материалы, конденсаторы, катушки индуктивности и резисторы. Тогда догадку проверяют сразу и возвращаются с готовым списком изменений. Время на доработку лучше заложить в график: чем позже проблему находят, тем дороже её устранение.
